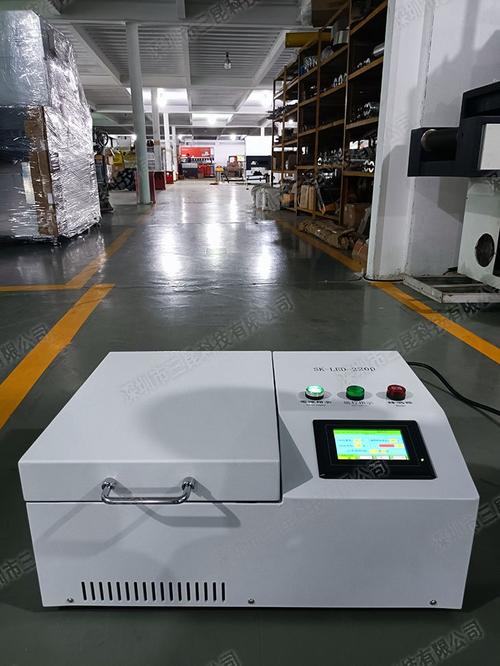

韩国进口半导体晶圆UVLED解胶机 365nm冷光源晶圆脱胶设备深度解析

引言

在半导体制造工艺中，晶圆临时键合与脱胶（Debonding）是先进封装、晶圆级封装（WLP）以及MEMS制造中的关键工序。传统的热脱胶或化学脱胶方式存在热应力损伤、残留污染、效率低下等问题，而紫外（UV）LED解胶技术凭借其冷光源特性、精准波长控制和高效能优势，逐渐成为晶圆脱胶的主流方案。本文以昆狐科技引进的韩国进口半导体晶圆UVLED解胶机（365nm冷光源）为例，深入剖析其技术原理、性能特点及在晶圆脱胶设备领域的应用价值。

一、UVLED解胶技术原理

UVLED解胶的核心机制是利用特定波长的紫外光照射临时键合胶层，使胶粘剂中的光引发剂吸收光子能量后发生光化学反应，导致高分子链断裂或交联密度下降，从而丧失粘接力，实现晶圆与载片的安全分离。365nm波长处于紫外光谱的UVA波段，对多数商用UV解胶胶带和胶粘剂具有最佳的激发效率。

与传统汞灯相比，UVLED光源具有以下先天优势：

• 单色性好：365nm窄带输出，能量集中，避免无效波段的热效应；
• 冷光源特性：无红外热辐射，晶圆表面温升极低（通常＜5℃），适合热敏感器件；
• 寿命长：LED寿命可达20000小时以上，远高于汞灯的1000-2000小时；
• 即开即用：无需预热，功率可调，便于产线自动化集成；
• 环保无汞：符合RoHS指令，无臭氧产生。

二、昆狐科技韩国进口解胶机的核心特性

昆狐科技作为半导体设备领域的专业供应商，其引进的韩国进口UVLED解胶机在光源系统、载台设计、控制精度等方面体现出较高的工艺适配性。

2.1 365nm冷光源系统

该设备采用高功率UVLED阵列，标称波长365nm±5nm，光强均匀性控制在±5%以内，确保整片晶圆受照一致，避免局部脱胶不彻底或过度照射。冷光源设计使晶圆在解胶过程中免受热应力影响，尤其适用于薄晶圆（<100μm）、化合物半导体（GaAs、GaN）以及已形成凸点（Bump）的晶圆。

2.2 晶圆脱胶工艺能力

设备支持4英寸、6英寸、8英寸及12英寸晶圆（依配置可选），兼容临时键合胶带（UV胶带）和旋涂型UV解胶胶粘剂。解胶时间可根据胶层厚度和光强进行程序化设定，典型工艺窗口为30秒至5分钟。照射后可配合机械顶针或滑片方式完成晶圆与载片的分离，分离过程平稳，碎片率低。

2.3 自动化与工艺控制

• 光强闭环控制：内置UV传感器实时监测光强衰减，自动补偿功率，保证批次间一致性；
• PLC+触摸屏控制：可存储多组工艺配方，支持MES/ SECS接口对接；
• 安全防护：配备UV快门、联锁门禁和臭氧排气接口，操作安全合规；
• 载台选项：可选真空吸附载台或定制卡盘，适配不同厚度和翘曲度的晶圆。

三、与传统解胶方式的对比

| 对比维度 | 热脱胶 | 化学溶剂脱胶 | UVLED解胶（365nm） |
|---------|--------|-------------|-------------------|
| 热应力 | 高（>100℃） | 无 | 极低（<5℃温升） |
| 工艺时间 | 数分钟至数十分钟 | 数十分钟（含清洗） | 0.5-5分钟 |
| 残留物 | 少 | 多（需大量冲洗） | 少 |
| 设备占地 | 大（加热台） | 大（湿法槽） | 小（桌面级至落地式） |
| 环保性 | 能耗高 | 废液处理成本高 | 无汞、低能耗 |
| 适用性 | 耐热器件 | 耐溶剂器件 | 热敏感/精密器件 |

四、典型应用场景

1. 先进封装： Fan-Out晶圆级封装中的临时键合与解键合；
2. MEMS制造： 牺牲层去除后的载片分离；
3. 化合物半导体： GaAs、GaN功率器件与射频器件的晶圆减薄后脱胶；
4. 薄晶圆处理： <100μm薄晶圆在承载载片上的安全解胶；
5. 科研与中试线： 小批量、多品种的柔性工艺需求。

五、选型与使用建议

对于计划引入UVLED解胶设备的产线，建议从以下维度评估：

• 波长匹配：确认所用UV胶带的吸收峰是否在365nm附近，必要时可选用395nm或385nm版本？该设备以365nm为主，需与胶材供应商确认光谱匹配；
• 光强需求：根据胶层厚度和产能要求，确认单位面积光功率密度（mW/cm²）及累计能量（mJ/cm²）；
• 晶圆尺寸与翘曲：确认载台兼容性和吸附能力；
• 产线自动化程度：是否需要与涂胶机、键合机、清洗机联机。

##

昆狐科技引进的韩国进口半导体晶圆UVLED解胶机，以365nm冷光源为核心，兼顾了工艺精度、热安全性和产线效率，为晶圆临时键合与脱胶环节提供了一种清洁、高效、可重复的解决方案。随着先进封装向更细间距、更薄芯片方向发展，UVLED解胶设备的工艺价值将进一步凸显，值得半导体制造企业在设备选型中重点关注。
